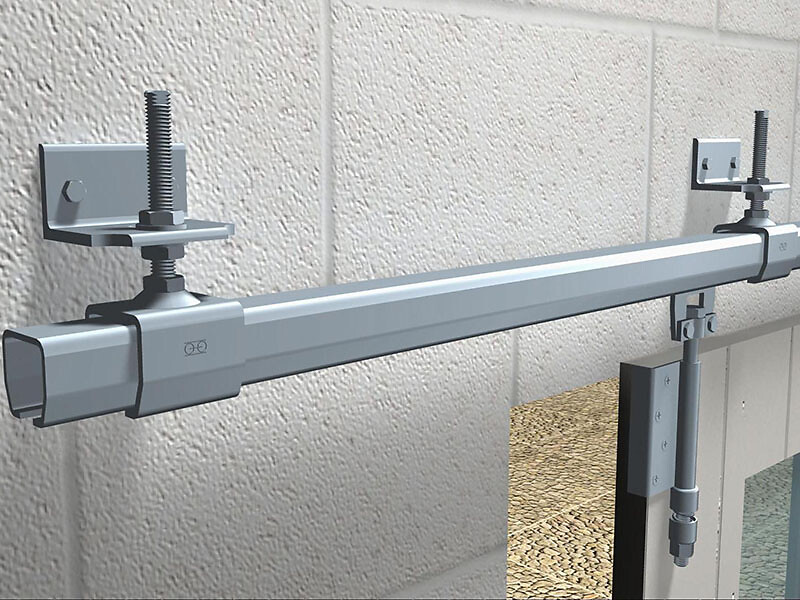

HERCULE® 9300 – Système coulissant pour portes à déplacement latéral

HERCULE® 9300 – Système coulissant pour portes à déplacement latéral - Image 0 HERCULE® 9300 – Système coulissant pour portes à déplacement latéral - Image 1
HERCULE® 9300 – Système coulissant pour portes à déplacement latéral - Image 0 HERCULE® 9300 – Système coulissant pour portes à déplacement latéral - Image 1

• Hardware specially designed for side-sliding doors running on a tubular track

• Hardware available in 3 duty ratings, each corresponding to a different track section

Więcej szczegółów

Gama HERCULE® 9300 – Système coulissant pour portes à déplacement latéral oferuje szeroki wybór konfiguracji, dzięki czemu z pewnością znajdziesz rozwiązanie dopasowane do Twojego projektu

ODKRYJ GAMĘ
Made in France since 1920
EPD
EN 1527
Garantie 12 ans
Udostępnij kartę produktu
Facebook Instagram X

Zobacz projekty zrealizowane z wykorzystaniem

HERCULE® 9300 – Système coulissant pour portes à déplacement latéral

ZOBACZ PROJEKTY

PEŁNY OPIS

• Hardware specially designed for side-sliding doors running on a tubular track

• Hardware available in 3 duty ratings, each corresponding to a different track section

Wybór PREMIUM

Produkt o perfekcyjnym wykończeniu zapewniający wyjątkowy efekt.

Porada MANTION :

Ne pas oublier de maintenir la courbe du rail à l'aide d'une cornère d'angle à sceller, sur laquelle est fixé un support enveloppant.

Karta techniczna

Typ systemu Porte à déplacement latéral
Kraj produkcji Francja
Gwarancja 12 lat - 100 000 cykli
Marka MANTION
Zastosowanie Drzwi zewnętrzne
Materiał moich drzwi Rama drewniana
Rama metalowa
Typ mocowania Naścienny
Waga moich drzwi Jusqu'à 300 kg
Zakres wagowy 10 - 40 kg (Rail 9010)
41 - 150 kg (Rail 9040)
151 - 300 kg (Rail 9050)
Katalog Katalog 911
Materiał szyny Stal

ODKRYJ GAMĘ HERCULE® 9300 – Système coulissant pour portes à déplacement latéral

Wybierz swoje Prowadnica(e) (3 produkty)

Szyna stalowa - 3 m

Szyna stalowa - 3 m

Referencja : 9040/300

Szyna ze stali ocynkowanej "HLE" 43,5 x 48,5 mm, grubość 30/10. Długość 3 m.

Szyna stalowa - 4 m

Szyna stalowa - 4 m

Referencja : 9040/400

Szyna ze stali ocynkowanej "HLE" 43,5 x 48,5 mm, grubość 30/10. Długość 4 m.

Szyna stalowa - 3 m

Szyna stalowa - 3 m

Referencja : 9050/300

Szyna ze stali ocynkowanej „HLE” 60 x 65 mm, grubość 3,5 mm. Długość 3 m.

Wybierz swoje Ramka(i) (6 produkty)

Ramka pośrednia

Ramka pośrednia

Referencja : 9312

Rama pośrednia, zamontowana na zawiasie (siła 40 kg).
Uchwyt końcowy przesunięty na bok

Uchwyt końcowy przesunięty na bok

Referencja : 9312E

Uchwyt końcowy przesunięty (siła 40 kg).
Ramka pośrednia

Ramka pośrednia

Referencja : 9342

Rama pośrednia, zamontowana na zawiasie (siła 150 kg).
Uchwyt końcowy przesunięty na bok

Uchwyt końcowy przesunięty na bok

Referencja : 9342E

Mocowanie końcowe przesunięte (siła 150 kg).
Ramka pośrednia

Ramka pośrednia

Referencja : 9352

Rama pośrednia, zamontowana na zawiasie (siła 300 kg).
Uchwyt końcowy przesunięty na bok

Uchwyt końcowy przesunięty na bok

Referencja : 9352E

Uchwyt końcowy odsunięty (siła 300 kg).

Wybierz swoje Uchwyt(y) montażowy(e) (7 produkty)

Kątownik do przykręcania

Kątownik do przykręcania

Referencja : 9013

Kątownik do przykręcania na śruby M10.

Kątownik do przykręcania

Kątownik do przykręcania

Referencja : 9043

Wspornik kątowy do przykręcania, wykonany ze stali nierdzewnej 304L, do śrub M14.

Kołek ścienny do przykręcenia

Kołek ścienny do przykręcenia

Referencja : 9046CF

Uchwyt ścienny do przykręcenia, regulowany od 32 do 110 mm, do śrub M12.5. Powiązane szyny: 9030 i 9040.

Kołek ścienny do przykręcenia

Kołek ścienny do przykręcenia

Referencja : 9046CFC

Uchwyt ścienny do przykręcenia, regulowany od 35 do 60 mm - do śruby M12.5. Powiązane szyny: 9030 i 9040.

Kołek ścienny do przykręcenia

Kołek ścienny do przykręcenia

Referencja : 9056CF

Uchwyt ścienny do przykręcania, regulowany od 40 do 105 mm - do śruby M16.5 - odpowiadająca szyna: 9050.

Kołek ścienny do przykręcenia

Kołek ścienny do przykręcenia

Referencja : 9056CFC

Uchwyt ścienny do przykręcenia, regulowany od 40 do 65 mm - do śruby M16.5 - Powiązana szyna: 9050.

Kołek ścienny do przykręcenia

Kołek ścienny do przykręcenia

Referencja : 9056CFL

Uchwyt ścienny do przykręcenia, regulowany od 40 do 135 mm - do śruby M16.5 - Odpowiednia szyna: 9050.

Wybierz swoje Uchwyt(y) obejmujący(e) (12 produkty)

Obejma montowana na śruby

Obejma montowana na śruby

Referencja : 9018H

Uchwyt obejmujący do przykręcenia do sufitu. Szyna powiązana 9010.

Obejmujące wsparcie

Obejmujące wsparcie

Referencja : 9018V

Uchwyt do montażu ściennego. Szyna powiązana 9010.

Obejmujące wsparcie

Obejmujące wsparcie

Referencja : 9041L

Uchwyt obejmujący długą pręt. Szyna powiązana 9040.

Obejma montowana na śruby

Obejma montowana na śruby

Referencja : 9048H

Uchwyt montowany na sufit do 2 szyn 9040.

Obejma montowana na śruby

Obejma montowana na śruby

Referencja : 9048H2

Uchwyt montowany do sufitu na śruby, stal nierdzewna 304L. Pasująca szyna 9040XA2.

Obejmujące wsparcie

Obejmujące wsparcie

Referencja : 9048V

Uchwyt montażowy ścienny obejmujący do 2 szyn 9040.

Obejmujące wsparcie

Obejmujące wsparcie

Referencja : 9048V2

Uchwyt do montażu ściennego, stal nierdzewna 304L. Szyna powiązana 9040XA2.

Obejmujące wsparcie

Obejmujące wsparcie

Referencja : 9051L

Uchwyt obejmujący długi trzpień M20.

Obejma montowana na śruby

Obejma montowana na śruby

Referencja : 9058H

Uchwyt do montażu na suficie do przykręcenia. Szyna powiązana 9050.

Obejma montowana na śruby

Obejma montowana na śruby

Referencja : 9058H2

Uchwyt montowany na sufit do 2 szyn 9050.

Obejmujące wsparcie

Obejmujące wsparcie

Referencja : 9058V

Uchwyt do montażu ściennego obejmujący. Szyna powiązana 9050.

Podwójne wsporniki obejmujące

Podwójne wsporniki obejmujące

Referencja : 9058V2

Podwójne mocowanie ścienne z osłoną. Szerokość = 85 mm.

Wybierz swoje Tuleja(e) (4 produkty)

Mufa połączeniowa

Mufa połączeniowa

Referencja : 1109M

Łącznik do profilu U 25 x 17 (nr kat. 1109).

Mufa połączeniowa

Mufa połączeniowa

Referencja : 1110M

Łącznik, stal ocynkowana, do U 30 x 30 (nr ref. 1110).

Mufa połączeniowa

Mufa połączeniowa

Referencja : 9041M

Łącznik. Szyna powiązana 9040.

Mufa połączeniowa

Mufa połączeniowa

Referencja : 9051M

Łącznik tulei. Szyna powiązana 9050.

Wybierz swoje Ogranicznik(i) (3 produkty)

Zatrzymanie stopu ze szczotkowanej stali nierdzewnej

Zatrzymanie stopu ze szczotkowanej stali nierdzewnej

Referencja : 1310N

Stop ze stali nierdzewnej szczotkowanej. Skok 35 mm. Wysokość 140 mm i szerokość 40 mm.

Zatrzymanie stopu ze szczotkowanej stali nierdzewnej

Zatrzymanie stopu ze szczotkowanej stali nierdzewnej

Referencja : 1311N

Stop zatrzymujący w wyglądzie szczotkowanej stali nierdzewnej - skok 35 mm - Wysokość: 160 mm - Szerokość: 30 mm.

Zatrzymanie stop w malowanym zamaku

Zatrzymanie stop w malowanym zamaku

Referencja : 1312N

Stop zatrzymujący z zamaku malowanego - skok 20 mm - Wysokość: 135 mm - Szerokość: 50 mm.

Wybierz swoje Clamp stop (2 produkty)

Zatrzymanie na zacisk

Zatrzymanie na zacisk

Referencja : 1301TN

Zatrzask zaciskowy z powłoką kataforetyczną (czarny) z przykręcanym podbródkiem, seria standardowa.

Ogranicznik zaciskowy

Ogranicznik zaciskowy

Referencja : 1302

Ogranicznik zaciskowy surowy (czarny) z przykręcanym zderzakiem, seria wzmocniona.

Wybierz swoje Zawias(y) (3 produkty)

Zawias do przykręcenia na krawędzi

Zawias do przykręcenia na krawędzi

Referencja : 1510C

Zawias do przykręcenia na krawędzi ze stali nierdzewnej 18/10°, 80x60 mm, oś Ø 10, trzpień z nylonu.

Zawias stalowy do przykręcenia

Zawias stalowy do przykręcenia

Referencja : 1514C

Zawias stalowy cynkowany 30/10, wymiar 120 x 100, oś stalowa Ø 14 - do przykręcenia na krawędzi.

Zawias stalowy do przykręcenia

Zawias stalowy do przykręcenia

Referencja : 1516C

Zawias stalowy ocynkowany 40/10, wymiary 120 x 100, oś stalowa Ø 16 - do przykręcenia na krawędzi.

Wybierz swoje Profil(e) prowadzący(e) (6 produkty)

Profil U ze stali - 4 m

Profil U ze stali - 4 m

Referencja : 1109/400

Profil U 25 x 17 ze stali ocynkowanej. Długość 4 m.

Profil stalowy - 5 m

Profil stalowy - 5 m

Referencja : 1109/500

Profil U, 25 x 17 stal ocynkowana. Długość 5 m.

Profil U - 6 m

Profil U - 6 m

Referencja : 1109/600

Profil U 25 x 17 stal ocynkowana.

Długość 6 m.

Profil U 30x30 mm ocynkowany o długości 4 m

Profil U 30x30 mm ocynkowany o długości 4 m

Referencja : 1110/400

Profil U 30x30 mm ocynkowany o długości 4 m.

Profil U 30x30 mm ocynkowany o długości 5 m

Profil U 30x30 mm ocynkowany o długości 5 m

Referencja : 1110/500

Profil U 30x30 mm ocynkowany, długość 5 m.

Profil U 30x30 mm ocynkowany, długość 6 m

Profil U 30x30 mm ocynkowany, długość 6 m

Referencja : 1110/600

Profil U 30x30 mm ocynkowany o długości 6 m.

Wybierz swoje Dolny(e) prowadnik(i) (6 produkty)

Przewodnik po dolnym średnim poziomie

Przewodnik po dolnym średnim poziomie

Referencja : 1104

Przewodnik dolny pośredni na zawias do U 25 x 17 (ref. 1109).

Przewodnik dolnego końca

Przewodnik dolnego końca

Referencja : 1104EL

Przewodnik dolny końcowy na 1/2 przegubie przesuniętym, do U 25 x 17 (ref. 1109).

Przewodnik po dolnym średnim poziomie

Przewodnik po dolnym średnim poziomie

Referencja : 1106

Przewodnik dolny pośredni na zawias, do U 30 x 30 (ref. 1110).

Przewodnik dolnego końca

Przewodnik dolnego końca

Referencja : 1106EL

Przewodnik dolny końcowy, odsunięty, do U 30 x 30 (ref. 1110).
Przewodnik po dolnym średnim poziomie

Przewodnik po dolnym średnim poziomie

Referencja : 1108

Przewodnik dolny pośredni na zawiasie, do U 30 x 30 (ref. 1110).

Przewodnik dolnego końca

Przewodnik dolnego końca

Referencja : 1108EL

Przewodnik dolny końcowy, odsunięty, do U 30 x 30 (ref. 1110).

Wybierz swoje Akcesorium(a) montażowe (2 produkty)

Kątownik narożny ze stali ocynkowanej

Kątownik narożny ze stali ocynkowanej

Referencja : 3539

Stalowy kątownik kątowy ocynkowany 30 x 20, do osadzenia, na łuk toru - długość = 610 mm.

Kątownik narożny ze stali ocynkowanej

Kątownik narożny ze stali ocynkowanej

Referencja : 5049

Stalowy kątownik kątowy ocynkowany 40 x 25, do osadzenia, do łuku toru - długość = 710 mm.

Wybierz swoje Uchwyt(y) (5 produkty)

Stalowa klamka wpuszczana

Stalowa klamka wpuszczana

Referencja : 1290

Uchwyt wpuszczany, stal ocynkowana 15/10 - Długość = 200 mm - Szerokość: 90 mm.

Uchwyt wpuszczany z trwałego tworzywa ABS

Uchwyt wpuszczany z trwałego tworzywa ABS

Referencja : 1293

Uchwyt wpuszczany z trwałego tworzywa ABS, kolor czarny.

Długość = 75 mm

Szerokość: 20 mm.

Czarna klamka wpuszczana

Czarna klamka wpuszczana

Referencja : 1296

Uchwyt wpuszczany „prostokątny” z czarnego ABS. Długość 70 mm i szerokość 46 mm.

Stalowa nakładana rączka

Stalowa nakładana rączka

Referencja : 1297

Uchwyt nakładany, ze stali cynkowanej, na płytce o wymiarach 265 x 40 mm. Wysokość: 69 mm.

Stalowa nakładana rączka

Stalowa nakładana rączka

Referencja : 1298

Uchwyt nakładany, tłoczona stal.

Wybierz swoje Bolt and strike plate (12 produkty)

Wzmocniony zamek do przykręcenia

Wzmocniony zamek do przykręcenia

Referencja : 1314

Zamek wzmacniany do wkręcania, trzpień ze stali ocynkowanej Ø 14 mm.

Zamek do wkręcania

Zamek do wkręcania

Referencja : 1314E

Wzmocniony wąski zamek do przykręcenia.

Zestaw montażowy do rygli

Zestaw montażowy do rygli

Referencja : 1314EF

Zestaw montażowy do wąskich zamków (1314E i 1316E) składający się z 2 śrub TF M8x30 oraz 2 tulei z koszykiem.

Stalowy rygiel

Stalowy rygiel

Referencja : 1314GE

Blacha zaczepowa do nacięcia ze stali ocynkowanej.

Stalowa zapadka z płytkami mocującymi

Stalowa zapadka z płytkami mocującymi

Referencja : 1314GP

Blacha zaczepowa z uchwytami, stal ocynkowana czarna - Wymiary: 65 x 35 x 3 mm - Wysokość 26 mm - Do rygli 1314 i 1314SO.

Zamek do spawania

Zamek do spawania

Referencja : 1314SO

Zabezpieczenie wzmacniane do spawania, pręt ze stali ocynkowanej.

Zamek do wkręcania

Zamek do wkręcania

Referencja : 1316

Zamknięcie wzmacniane do przykręcenia, trzpień ze stali ocynkowanej.

Zamek skrzyni

Zamek skrzyni

Referencja : 1316B

Zamek do skrzynki z otworem na kłódkę do przykręcenia, pręt ze stali ocynkowanej o średnicy 16 mm - płyta z żeliwa poddana obróbce kataforetycznej (czarna) - wymiary: 90 x 65 mm.

Wąski zamek do przykręcenia

Wąski zamek do przykręcenia

Referencja : 1316E

Wąski rygiel (23 mm) wzmacniany do przykręcenia.

Zatrzask ze stali ocynkowanej

Zatrzask ze stali ocynkowanej

Referencja : 1316GE

Blacha zaczepowa do nacinania ze stali ocynkowanej - Wymiary: 65 x 35 x 3 mm - Do ryglów 1316.

Stalowa zapadka z płytkami mocującymi

Stalowa zapadka z płytkami mocującymi

Referencja : 1316GP

Blacha z uchwytami, stal ocynkowana czarna - Wymiary: 65 x 35 x 3 mm - Wysokość 32 mm - Do rygli 1316.

Zamek do spawania

Zamek do spawania

Referencja : 1316SO

Zamek wzmocniony do spawania, pręt ze stali ocynkowanej.

Średnica: 16 mm.

Długość = 500 mm.

Podstawa z surowego żeliwa - wymiary: 120 x 23 mm.

Wybierz swoje Łuk(i) i sektor(y) (9 produkty)

Krzywa ze stali ocynkowanej

Krzywa ze stali ocynkowanej

Referencja : 1109C

Gięcie ze stali ocynkowanej dla profilu U 25 x 17. Promień R = 500 mm do osi.

Giętkie rury ze stali ocynkowanej

Giętkie rury ze stali ocynkowanej

Referencja : 1111C

Gięcie ze stali ocynkowanej dla profilu U 30 x 30. Promień R = 600 mm do osi.

Stalowa krzywka szynowa

Stalowa krzywka szynowa

Referencja : 9010C

Profil toru 9010 ze stali ocynkowanej HLE. Promień R = 500 mm do osi. Do paneli o maksymalnej szerokości 550 mm.

Sektor łuku dla szyny

Sektor łuku dla szyny

Referencja : 9010CS

Łukowy odcinek toru dla szyny 9010 oraz dla paneli o szerokości powyżej 550 mm.
Kolano stalowe - 6 m

Kolano stalowe - 6 m

Referencja : 9030C

Rura stalowa surowa "HLE" 35 x 40 mm, grubość 28/10. Długość 6 m.

Krzywa toru

Krzywa toru

Referencja : 9040C

Profil szyny 9040 ze stali ocynkowanej "HLE". Promień R = 600 mm do osi. Do paneli o maksymalnej szerokości 650 mm.

Sektor łuku do szyny

Sektor łuku do szyny

Referencja : 9040CS

Sektor łuku dla szyny 9040 oraz dla paneli o szerokości powyżej 650 mm.
Krzywa toru

Krzywa toru

Referencja : 9050C

Tor łukowy 9050 z ocynkowanej stali "HLE". Promień R = 600 mm do osi. Do paneli o maksymalnej szerokości 650 mm.

Sektor łuku do szyny 9050

Sektor łuku do szyny 9050

Referencja : 9050CS

Sektor łuku do szyny 9050 oraz do paneli o wysokości powyżej 650 mm.
Voulez-vous vraiment supprimer ce produit de votre panier?
